Intercambiador de calor Zodiac Heat Line Plus
El intercambiador de calor multitubular para piscina Heat Line Plus de Zodiac, es fácil de instalar y dispone de varias configuraciones para adaptarse a todo tipo de instalaciones. Es compatible con todo tipo de sistemas de calefacción doméstica (bomba de calor, caldera, geotermia y solar). De uso sencillo y seguro, el intercambiador traspasa la energía del sistema de calefacción de la casa (o circuito primario) al agua de la piscina.
Manuales
Ficha Técnica Intercambiador de calor Zodiac Heat Line Plus

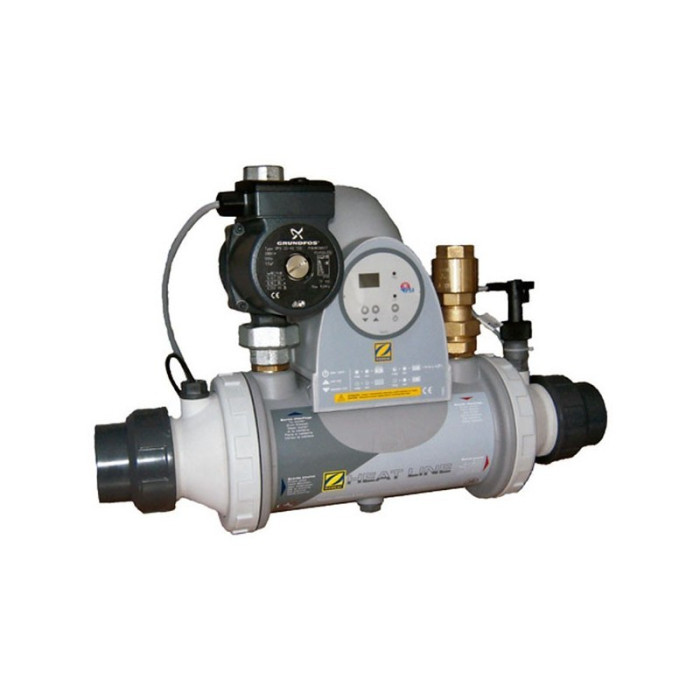

Intercambiador de calor Zodiac Heat Line Plus
Equipado con unidad de control, controlador de flujo, sonda de regulación, bomba de recirculación y regulador digital completo (termostato + interruptor on/off). De máxima resistencia con carcasa con placas de titanio y cuerpo de noryl / poliamida inyectada.
Características Heat Line Plus
- Intercambiador de calor multitubular Zodiac Heat Line Plus totalmente equipado para la calefacción de piscinas exteriores o interiores de 50 hasta 200 m3.
- Bomba de recirculación de bajo consumo.
- Válvula antirretorno.
- Interruptor de caudal (para modelos sin bomba de recirculación y plus)
- Cuadro eléctrico conectado con cable con enchufe 230 V (para modelos sin bomba de recirculación y plus)
- Termostato de regulación (para modelos sin bomba derecirculación y plus).
| Características técnicas | Heat Line 20 | Heat Line 40 | Heat Line 70 |
|---|---|---|---|
| Modelo equipado | W49KT20 | W49KT40 | W49KT70 |
| Volumen máximo m3* | 50 | 120 | 200 |
| Potencia con primario a 90°C (kW) | 20 | 40 | 70 |
| Potencia con primario a 60°C (kW) | 8,5 | 17 | 30 |
| Potencia con primario a 45°C (kW) | 4 | 8 | 14 |
| Presión máxima de funcionamiento | 2b | 2b | 2b |
| Temperatura máx. admisible | 90°C | 90°C | 90°C |
| Peso (kg) (Modelo sin equipo) | 6,5 | 7 | 12 |
| Peso (kg) (Modelo sin bomba recirculación) | 9 | 10 | 15 |
| Conexiones | |||
| Primario sist. clima (caldera, solar) | Ø 26/34 M | Ø 26/34 M | Ø 26/34 M |
| Secundario piscina | PVC Ø 63 o 50 | PVC Ø 63 o 50 | PVC Ø 63 o 50 |
| Caudal (m3/h) | |||
| Primario sist. clima (caldera, solar) | 0,9 | 1,7 | 3 |
| Secundario piscina | 10 | 15 | 20 |
| Pérdidas de carga (mca) | |||
| Primario sist. clima (caldera, solar) | 0,15 | 0,2 | 0,3 |
| Secundario piscina | 0,5 | 0,8 | 1 |
* Piscina privada al aire libre, zona suave, del 15 de abril al 15 de octubre, con manta térmica.
Información sobre la garantía
3 años del fabricante según Real Decreto-ley 7/2021, de 27 de abril.
-
