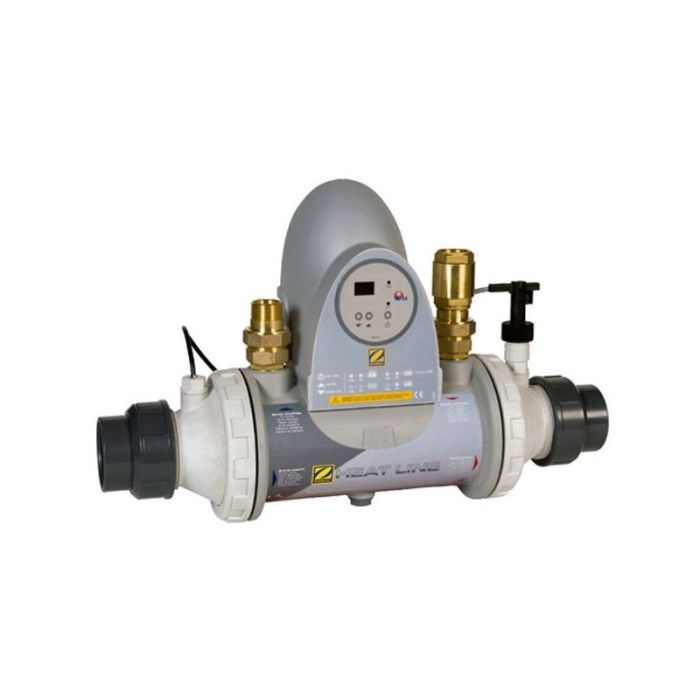

Intercambiador de calor Zodiac Heat Line sin bomba de recirculación
El intercambiador de calor Zodiac Heat Line sin bomba de recirculación, compatible con todo tipo de sistemas de calefacción doméstica (bomba de calor, caldera, geotérmia y solar). Equipado con unidad de control, controlador de flujo, sonda de regulación, bomba de recirculación. Termostato de regulación (para modelos sin bomba derecirculación y plus).
Manuales
Ficha Técnica Intercambiador de calor Zodiac Heat Line sin bomba de recirculación
Intercambiador de calor Zodiac Heat Line sin bomba de recirculación
Fácil de instalar y con distintas configuraciones que posibilitan que se adapte a todo tipo de instalaciones. De manejo sencillo y seguro, el intercambiador traspasa la energía del sistema de calefacción de la casa al agua de la piscina.
Características Heat Line Plus
- Bomba de recirculación de bajo consumo.
- Máxima resistencia con carcasa con placas de titanio y cuerpo de noryl/poliamida inyectada.
- Intercambiador de calor multitubular Zodiac Heat Line Plus totalmente equipado para la calefacción de piscinas exteriores o interiores de 50 hasta 200 m3.
- Regulador digital completo (termostato + interruptor on/off).
- Válvula antirretorno.
- Interruptor de caudal (para modelos sin bomba de recirculación y plus)
- Cuadro eléctrico conectado con cable con enchufe 230 V (para modelos sin bomba de recirculación y plus)
| Características técnicas | Heat Line 20 | Heat Line 40 | Heat Line 70 |
|---|---|---|---|
| Modelo equipado | W49KT20W | W49KT40W | W49KT70W |
| Volumen máximo m3* | 50 | 120 | 200 |
| Potencia con primario a 90°C (kW) | 20 | 40 | 70 |
| Potencia con primario a 60°C (kW) | 8,5 | 17 | 30 |
| Potencia con primario a 45°C (kW) | 4 | 8 | 14 |
| Presión máxima de funcionamiento | 2b | 2b | 2b |
| Temperatura máx. admisible | 90°C | 90°C | 90°C |
| Peso (kg) (Modelo sin equipo) | 3 | 3 | 4 |
| Peso (kg) (Modelo sin bomba recirculación) | 4 | 4 | 5 |
| Conexiones | |||
| Primario sist. clima (caldera, solar) | Ø 26/34 M | Ø 26/34 M | Ø 26/34 M |
| Secundario piscina | PVC Ø 63 o 50 | PVC Ø 63 o 50 | PVC Ø 63 o 50 |
| Caudal (m3/h) | |||
| Primario sist. clima (caldera, solar) | 0,9 | 1,7 | 3 |
| Secundario piscina | 10 | 15 | 20 |
| Pérdidas de carga (mca) | |||
| Primario sist. clima (caldera, solar) | 0,15 | 0,2 | 0,3 |
| Secundario piscina | 0,5 | 0,8 | 1 |
* Piscina privada al aire libre, zona suave, del 15 de abril al 15 de octubre, con manta térmica.
Información sobre la garantía
3 años del fabricante según Real Decreto-ley 7/2021, de 27 de abril.
-
