Zodiac Vortex OV 3505 Limpiafondos de Piscinas

1.099,00 €
En stock
Referencia
WR000152
¿Quieres recibirlo del Martes 26 de Noviembre al Viernes 29 de Noviembre?. Más información. Cómpralo antes de
-
+
Zodiac
Envío Gratis Mejor Precio Online

El limpiafondos eléctrico Zodiac Vortex OV 3505 incorpora los últimos avances tecnológicos que permiten una potencia definitiva y constante para la limpieza del fondo, paredes y línea de agua.

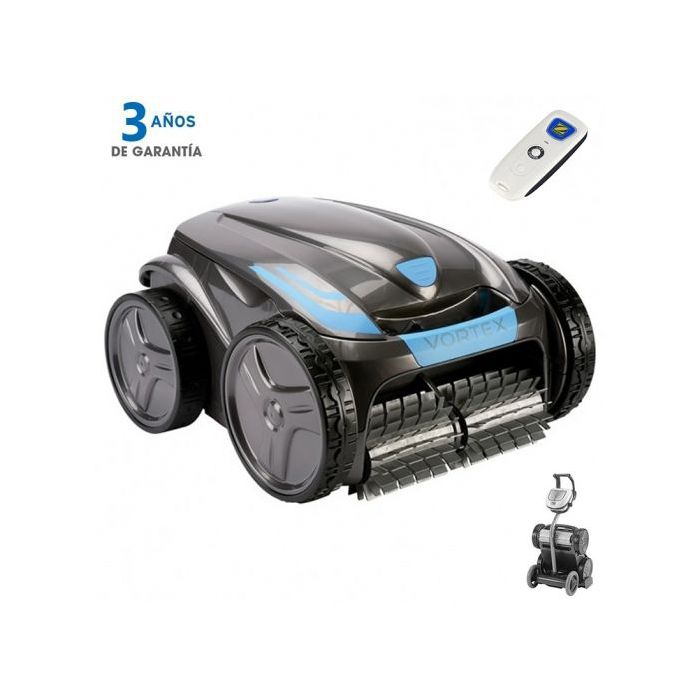

Robot Vortex OV 3505

Zodiac Vortex OV 3505 Limpiafondos de Piscinas

Limpiafondos eléctrico OV 3505 de la gama Vortex de Zodiac, la potencia definitiva para toda la piscina

  • El nuevo OV 3505 es un robot limpiafondos de aspiración ciclónica potente, diseñado para reducir la obstrucción del filtro y manteniendo el rendimiento de limpieza del fondo, paredes y línea de agua.
  • Su filtro de gran capacidad (de 5 litros) y su boca de aspiración extragrande permiten aspirar y conservar todo tipo de residuos de la forma más confortable y sencilla, sin obstrucción del filtro y sin pérdida de aspiración.
  • Filtro fácil de limpiar pues al filtro se accede desde la parte superior sin tener contacto con los residuos.
  • Gran capacidad de limpieza activa con cepillos a láminas.
  • Este limpiafondos eléctrico está pensado para los siguientes tipo de piscinas: piscinas enterradas y piscinas fuera de suelo desmontables con paredes rígidas de hasta 12 x 6 m, bien sean rectangulares, ovalada o con formas libres y cuyos revestimientos sean Gresite, liner, casco de poliéster, PVC armado, hormigón pintado. Los fondos de piscina pueden serplano, inclinación leve, inclinación mixta, punta de diamante.

Ventajas y características Zodiac Vortex OV 3505 Limpiafondos

  • Zona de limpieza: Fondo / paredes / línea de agua.
  • Fuente de energía: Autónomo conectado a 230 V.
  • Desplazamiento: Preprogramado.
  • Transmisión: Engranajes
  • Cepillos: Si
  • Lift System: No
  • Indicador de filtro lleno: No
  • Mando a distancia Kinetic equipado con sensores de movimiento que permite guiar el limpiafondos fácilmente.
  • Seguridad: Sistema playa, parada automática fuera del agua, protección electrónica de los motores.
  • Tipo de filtro / Acceso: Filtro rígido con acceso por la parte superior del limpiafondos.
  • Número de motores: 3
  • Tensión de alimentación del sistema de control: 200-240 VAC ; 50 Hz
  • Tensión de alimentación del limpiafondos: 30 VDC
  • Potencia absorbida: 150 W
  • Dimensiones del limpiafondos (L x An x Al): 43 x 48 x 27 cm.
  • Dimensiones del embalaje (L x An x Al): 56 x 56 x 46 cm.
  • Peso del limpiafondos: 9,5 kg (Peso con embalaje 19,2 kg).
  • Superficie filtrante / Nivel de filtración: 1280 cm2 / 100μ
  • Capacidad del filtro: 5 L.
  • Cobertura de limpieza: 27 cm
  • Caudal de la bomba: 16 m3 / h.

Características Técnicas Zodiac Vortex OV 3505

Referencia WR000152
Número de motores 3
Tensión de alimentación del sistema de control 200-240 VAC ; 50 Hz
Tensión de alimentación del limpiafondos 30 VDC
Potencia absorbida 150 W
Longitud del cable 18 m
Dimensiones del limpiafondos (An x L x Al) 43 x 48 x 27 cm
Peso del limpiafondos 9,5 Kg
Superficie filtrante / Nivel de filtración 1180 cm²/100 µ
Capacidad del filtro 5 L
Cobertura de limpieza 24,5 cm

Garantía limpiafondos Zodiac Vortex OV 3505

Garantía 2 años

Accesorios incluidos:

  • Caja de control
  • Carrito de transporte
  • Bandeja filtrante de residuos finos 100 µ
  • Mando a distancia Kinetic

Accesorios opcionales:

  • Filtro para residuos muy finos 60 µ
  • Filtro para residuos finos 100 µ
  • Filtro para residuos grandes
  • Funda de protección
  • Cubierta de rueda delantera para piscinas de gresite (unidad)

Información sobre la garantía

Garantía de 3 años del fabricante según Real Decreto-ley 7/2021, de 27 de abril.


*No se puede garantizar el correcto funcionamiento del equipo tanto en el fondo como en la subida de paredes siempre y cuando el nivel de pH no sea el correcto, contenga babilla o algas o los filtros se colmaten por exceso de polvo, y no se haya realizado previamente una limpieza total del vaso, además de toda piscina con superficies irregulares en las paredes como nervios, incluidos escalones de la piscina.*

En Piscinas Ferromar podrás descubrir una amplia oferta de robot limpiafondos Zodiac para que puedas comparar cuál es el que más se ajusta a tus necesidades:

Comparativa de Gama Zodiac Vortex OV

*Desplázate en horizontal para visualizar la tabla completa

  Limpiafondos Zodiac OV3400 Limpiafondos Zodiac OV3480 Limpiafondos Zodiac OV3505 Limpiafondos Zodiac OV5200 Limpiafondos Zodiac OV5300 Limpiafondos Zodiac OV5480iq
  Zodiac OV3400 Zodiac OV3480 Zodiac OV3505 Zodiac OV5200 Zodiac OV5300 Zodiac OV5480IQ
Código WR000024 WR000166 WR000152 WR000223 WR000162 WR000264
Medida Piscinas Hasta 12 x 6m Hasta 12 x 6m Hasta 12 x 6m Hasta 12 x 6m Hasta 12 x 6m Hasta 12 x 6m
Zona de Limpieza Fondo, Paredes
y Línea de Flotación
Fondo, Paredes
y Línea de Flotación
Fondo, Paredes
y Línea de Flotación
Fondo, Paredes
y Línea de Flotación
Fondo, Paredes
y Línea de Flotación
Fondo, Paredes
y Línea de Flotación
Ciclos de Limpieza 1 2 6 2 2 Múltiples Ciclos
Ruedas Motrices 2 2 2 4 4 4
Indicador Filtro Lleno No No No
Mando a Distancia No No No No Sí, Mediante App
Longitud del Cable 18 m 18 m 18 m 18 m 18 m, con swivel 18 m, con swivel
Garantía 3 Años 3 Años 3 Años 3 Años 3 Años 3 Años
